Le pack de remorquage du Model X comprend un récepteur de dispositif d'attelage de 2 pouces qui peut prendre le poids d'un porte-accessoire.

Le récepteur de dispositif d'attelage est conçu(e) pour supporter des charges verticales pouvant atteindre 120 lbs (54 kg) lorsque la charge est en porte-à-faux vers l'arrière à 24 pouces (63 cm) maximum du récepteur de dispositif d'attelage, comme pour le transport de vélos sur un support d'accessoires.

Lorsque vous transportez des vélos, par exemple, à l'aide du dispositif d'attelage du Model X, veillez toujours à ne pas dépasser le poids maximum. N'oubliez pas d'inclure le poids du porte-accessoire dans vos calculs. À titre d'exemple, si le porte-accessoire pèse 40 lbs, cette limite de poids est suffisante pour transporter deux vélos pesant environ 40 lbs chacun, ou quatre vélos pesant environ 20 lbs chacun.

Pour installer et utiliser un porte-accessoire, vous devez connecter le dispositif d'attelage de remorque (voir Connexion du dispositif d'attelage de la remorque). Suivez ensuite les instructions fournies avec votre porte-accessoire. Respectez toutes les réglementations et exigences légales en vigueur dans votre état/région concernant le transport d'accessoires.

Le pack de remorquage du Model X comprend les câbles nécessaires pour utiliser un porte-accessoire équipé de feux (voir Connexions électriques). Il comprend également le logiciel du mode Remorque (voir Mode Remorque).

Lorsque vous connectez le faisceau de câblage d'un porte-accessoire, le Model X détecte une connexion pour les feux de remorque et le voyant suivant s'allume sur le tableau de bord. Le mode Remorque est désactivé.

Lorsque vous transportez des accessoires, vérifiez régulièrement que le porte-accessoire et son chargement ne bougent pas et, le cas échéant, que les feux du porte-accessoire fonctionnent correctement.

Avant de remorquer une remorque, vous devez procéder comme suit :

• Gonflez les pneus à la pression de gonflage des pneus à froid indiquée dans Pression des pneus lors du remorquage.
• Réglez la hauteur de suspension sur Basse (appuyez sur Contrôles > Suspension > Basse).
• Respectez toutes les règlementations et exigences légales en vigueur dans votre état/région concernant le remorquage des remorques. Le non-respect des règlementations peut vous mettre en danger.
• Réglez les rétroviseurs latéraux pour obtenir une vue arrière plus claire sans angle mort important.
• Activez le Mode Remorque (voir Mode Remorque).

Vérifiez les points suivants :

• Le Model X reste horizontal lorsque la remorque est en place. Si le véhicule est redressé à l'avant et abaissé à l'arrière, vérifiez que vous ne dépassez pas la capacité maximale de remorquage et les charges de flèche fournies dans Capacité de remorquage.
• Toutes les pièces et fixations du dispositif d'attelage de remorque, les chaînes de sécurité et les connecteurs électriques sont en bon état et connectés correctement. En cas de problème, ne tractez pas la remorque.
• Les feux de la remorque fonctionnent correctement (feux stop, clignotants et feux de position).
• La flèche de remorque est solidement fixée à la boule d'attelage.
• Les chaînes de sécurité sont correctement connectées entre la remorque et le véhicule de remorquage. Croisez les chaînes de sécurité sous la flèche de remorque pour empêcher la flèche d'entrer en contact avec la route si elle se détache du dispositif d'attelage. Laissez suffisamment de mou au niveau des chaînes de sécurité pour pouvoir prendre des virages, tout en vous assurant qu'elles ne puissent jamais traîner au sol.
• Tout le chargement est sécurisé.
• Des cales de roues sont disponibles.
• La charge de la remorque est distribuée uniformément afin que le poids de la flèche de remorque corresponde à environ 10 % du poids total de la remorque, sans dépasser les poids maximums de flèche indiqués dans Capacité de remorquage.
• Si la remorque est équipée d'un système de freinage séparé, vérifiez que les freins fonctionnent et sont correctement réglés. Pour permettre des arrêts en toute sécurité, vous devez équilibrer les freins de la remorque avec les freins du véhicule.

Le mode Remorque doit toujours être actif lorsque vous remorquez une remorque. Lorsque vous connectez le connecteur électrique d'une remorque, le Model X engage automatiquement le mode Remorque. Lorsque vous débranchez le connecteur électrique de la remorque, le mode Remorque se désactive. Pour activer ou quitter le Mode Remorque manuellement, appuyez sur Contrôles > Pédalier et Direction > Mode Remorque sur l'écran tactile. L'un des indicateurs suivants s'affiche sur le tableau de bord :

Le mode Remorque est actif.

Le Model X détecte une connexion pour les feux de remorque mais le Mode Remorque est désactivé. Cela est sans doute dû à la connexion d'un accessoire.

Le Model X détecte un défaut électrique au niveau du connecteur des feux de remorque. Il se peut que certains des feux de remorque ne fonctionnent pas. Garez-vous dès que les conditions de sécurité le permettent et inspectez les feux de remorque pour détecter la présence d'un câblage ou de connecteurs défectueux. Si les problèmes sont résolus mais que l'icône rouge persiste, désactivez puis activez à nouveau le mode Remorque.

Certaines fonctions de l' Autopilot ainsi que la fonctionnalité du capteur de stationnement arrière peuvent ne pas être disponibles lorsque le mode Remorque est activé. En outre, certaines fonctionnalités peuvent fonctionner différemment. Par exemple :

• Assistance au maintien de cap n'est pas disponible.
• Régulateur de vitesse dynamique augmente la distance de sécurité entre votre véhicule et celui qui vous précède.
• Le système de suspension pneumatique ne fera pas passer les réglages en fonction de la vitesse de Standard à Basse.
• Le système de suspension pneumatique ne relève pas la hauteur de caisse automatiquement en fonction des lieux enregistrés.
• Les avertissements de collision latérale sont actifs, mais les interventions de direction automatique sont désactivées.
• La force de freinage fournie par le Freinage d'urgence automatique (voir Assistance anticollision) est fortement limitée.

Lors du remorquage d'une remorque chargée pesant plus de 1 000 lbs (450 kg), Tesla recommande que la remorque soit équipée de son propre système de freinage, adapté au poids de la remorque. Veillez à respecter les réglementations locales en vigueur. Vous devez acheter un contrôleur de frein séparément et vous pouvez commander le connecteur à nattes à quatre broches requis auprès du Service Tesla.

Suivez ces étapes pour connecter un contrôleur de frein :

1. Branchez le câblage du contrôleur de frein aux emplacements appropriés sur le connecteur à nattes à quatre broches.



   1 - Sortie du système de contrôle de frein à la remorque.

   2 - Masse

   3 - Signal d'activation des freins

   4 - Alimentation Basse tension (20 A)

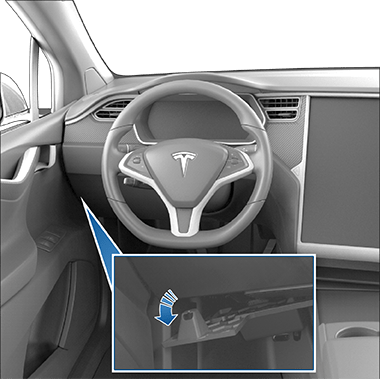

2. Retirez le cache situé sous le tableau de bord au niveau de l'espace pour les jambes, côté conducteur.

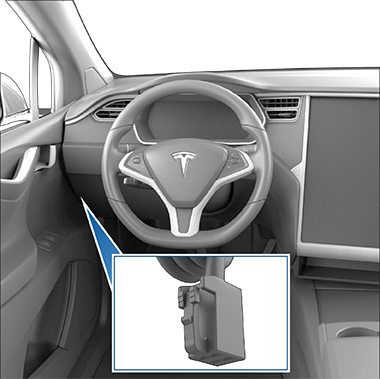

3. Relevez le tapis pour dégager le connecteur à quatre broches du faisceau de câblage du Model X.



4. Branchez le connecteur à nattes sur le connecteur de câblage du véhicule.

Le Model X est conçu principalement pour le transport de passagers. Le tractage d'une remorque ajoute une charge supplémentaire sur le ou les moteurs, la transmission, les freins, les pneus et la suspension et diminue de façon importante l'autonomie de conduite. Si vous décidez de tracter une remorque, conduisez avec prudence et suivez ces instructions générales :

• Réduisez votre vitesse de conduite et évitez les manœuvres brusques. N'oubliez pas que lors du remorquage d'une remorque, la direction, la stabilité, le rayon de prise de virage, les distances de freinage et les performances de freinage sont différentes par rapport à une situation de conduite sans remorque.
• Au minimum, doublez la distance par rapport au véhicule qui vous précède. Cela permet d'éviter les situations nécessitant un freinage brusque. Les freinages brusques peuvent entraîner le dérapage ou la mise en portefeuille de la remorque et provoquer ainsi une perte de contrôle.
• Évitez les virages serrés. Les virages serrés peuvent faire entrer la remorque en contact avec le véhicule et provoquer des dommages. N'oubliez pas que les roues de la remorque sont plus proches de l'intérieur du virage que les roues du véhicule. Il faut donc prendre des virages plus larges pour éviter que la remorque n'entre en contact avec les trottoirs, les poteaux de signalisation, les arbres, etc.
• Vérifiez régulièrement que les feux de la remorque et ses clignotants fonctionnent correctement et que leurs ampoules ne sont pas grillées. Lors du remorquage d'une remorque, les flèches de clignotants sur le tableau de bord du véhicule clignotent normalement, même si les ampoules de la remorque sont grillées.
• Vérifiez régulièrement que le chargement ne bouge pas.
• Vérifiez régulièrement que les freins de la remorque fonctionnent correctement.
• Évitez de vous garer en pente (voir Stationnement avec une remorque).
• Vérifiez régulièrement que tous les composants de remorquage sont bien serrés.

Dans la mesure du possible, évitez de vous garer en pente. Cependant, si cela est inévitable, placez des cales de roues sous les roues de la remorque :

• Une personne maintient la pédale de frein appuyée.
• Une deuxième personne place les cales de roues sous les roues du côté des pneus qui est en pente.
• Lorsque les cales sont en place, desserrez la pédale de freins et veillez à ce que les cales supportent le poids du véhicule et de la remorque.
  Remarque

  Lors de la vérification des cales, la fonction de Retenue en côte (voir Retenue en côte) ne doit pas être activée. Si le système de Retenue en côte freine le Model X, le voyant de Retenue en côte s'allume sur le tableau de bord. Pour désactiver la fonction de Retenue en côte, appuyez sur la pédale de frein et relâchez-la.
• Placez le véhicule en mode P (Stationnement).

En cas de détection de roulis au niveau de la remorque, le système de contrôle électronique de la stabilité du Model X essaie d'appliquer le niveau de freinage approprié pour minimiser le roulis de la remorque. Le tableau de bord affiche alors brièvement le voyant du système antipatinage. L'activation de la pédale de freins lorsque le système freine activement pour réduire le roulis de la remorque n'annule pas ce freinage automatique.

Le pack de remorquage du Model X comprend un dispositif d'attelage porteur doté d'un récepteur de dispositif d'attelage amovible 2" x 2". Lorsqu'il n'est pas utilisé, le récepteur de dispositif d'attelage doit être retiré et stocké dans un lieu sec pour prévenir la rouille et la corrosion. Placez la protection sur le logement du dispositif d'attelage pour empêcher que la saleté et les débris ne pénètrent dans celui-ci.

Le dispositif d'attelage de remorque est fixé à la carrosserie du véhicule à l'aide de 8 écrous.

Pour installer le récepteur de dispositif d'attelage de remorque :

1. Retirez la protection du logement du dispositif d'attelage.



2. Insérez la clé dans le verrou du dispositif d'attelage et tournez le barillet de façon à ce que la partie supérieure de la clé soit alignée sur la position « déverrouillée ».
3. Tirez le cylindre de verrouillage de l'adaptateur sur environ 1/8" (0,5 cm), et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce que la marque rouge du cylindre s'aligne sur le point blanc.



   Avertissement

   Faites attention lorsque vous tournez le cylindre de verrouillage. S'il ne se verrouille pas en « position ouverte », il revient automatiquement à sa « position fermée » d'origine et vous risquez alors de vous coincer les doigts.
4. Tenez fermement le dispositif d'attelage à sa base et alignez les guides triangulaires sur les côtés du dispositif avec les rainures correspondantes dans le logement du dispositif d'attelage.
   Remarque

   Ne tenez pas le cylindre de verrouillage, car il doit pouvoir tourner librement.
5. Enfoncez le dispositif d'attelage dans son logement jusqu'à ce que le cylindre de verrouillage tourne à environ 120° dans le sens inverse des aiguilles d'une montre et se verrouille automatiquement en position fermée. La zone verte sur le cylindre de verrouillage (au-dessus de la flèche blanche) s'aligne sur le point blanc du logement du dispositif d'attelage.
6. Vérifiez visuellement que le dispositif d'attelage est entièrement inséré dans son logement. Essayez d'abaisser le dispositif d'attelage. Le dispositif d'attelage ne doit pas tomber lorsque vous tirez dessus vers le bas.
   Remarque

   Si le dispositif d'attelage ne se verrouille pas dans le logement, il tombera lorsque vous tirerez dessus vers le bas.
7. Faites tourner la clé de façon à ce que les flèches s'alignent sur le marquage « verrouillé » sur le cylindre de verrouillage.
8. Retirez la clé et rangez-la dans un endroit sûr (de préférence à l'intérieur du véhicule).
   Remarque

   La clé peut uniquement être retirée si le dispositif d'attelage est verrouillé. Cela indique une bonne connexion. N'utilisez pas le dispositif d'attelage si la clé n'a pas été retirée.
   Remarque

   Tesla recommande de noter le code de la clé. Vous aurez besoin de ce code si vous perdez les clés et devez commander une pièce de remplacement.



9. Fermez la protection pour éviter que de la saleté et des débris ne pénètrent dans le verrou. Pour les versions plus récentes munies d'agrafes poussoirs, replacez la protection, fixez-la et ouvrez les agrafes poussoirs avant de les enfoncer.

Après le remorquage, retirez le dispositif d'attelage :

1. Insérez la clé et tournez-la pour aligner la partie supérieure de la clé sur la position « déverrouillée ».
2. Tout en maintenant fermement la partie inférieure du dispositif d'attelage pour l'empêcher de tomber, retirez le cylindre de verrouillage sur environ 1/8" (0,5 cm), et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce que la marque rouge du cylindre de verrouillage s'aligne sur le point blanc. À ce stade, le cylindre de verrouillage est verrouillé en position « ouverte » et le dispositif d'attelage tombe de son logement.
   Avertissement

   Faites attention lorsque vous tournez le cylindre de verrouillage. S'il ne se verrouille pas en « position ouverte », il revient automatiquement à sa « position fermée » d'origine et vous risquez alors de vous coincer les doigts.
3. Replacez la protection sur le logement du dispositif d'attelage pour éviter que de la saleté ne s'accumule dans le logement.
4. Fermez la protection sur le cylindre de verrouillage du dispositif d'attelage et rangez le dispositif d'attelage dans un endroit sûr.

Le pack de remorquage du Model X ne comporte pas de support de boule. Vous devez acheter un support de boule adapté au type de remorque que vous souhaitez tracter. Le récepteur de dispositif d'attelage du Model X prend en charge un support de boule jusqu'à 8", avec une augmentation allant jusqu'à 0,75". N'utilisez jamais de support de boule avec baisse.

Pour fixer un support de boule :

1. Si nécessaire, retirez la clavette du boulon de verrouillage et faites glisser le boulon de verrouillage hors du dispositif d'attelage.
2. Faites glisser le support de boule dans le dispositif d'attelage.
3. Alignez l'orifice dans le support de boule sur celui du dispositif d'attelage.
4. Faites glisser le boulon de verrouillage dans le dispositif d'attelage/support de boule.
5. Insérez la clavette dans l'orifice à l'extrémité du boulon de verrouillage.

Pour retirer un support de boule :

1. Retirez la clavette du boulon de verrouillage et faites glisser le boulon de verrouillage hors du support de boule/dispositif d'attelage.
2. Retirez le support de boule du dispositif d'attelage.

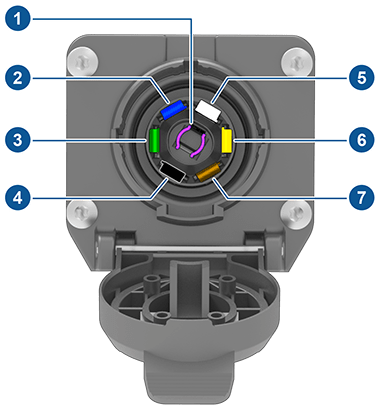

Les règlementations exigent que toutes les remorques soient équipées de feux arrière, de feux stop, de feux de position et de clignotants. Pour alimenter les feux de la remorque, un connecteur de câblage à sept voies intégré (SAE J560) est fixé à côté du dispositif d'attelage de remorque. La plupart des fiches de câblage de remorque peuvent être branchées sur ce connecteur.

1. Feux de recul (violet)
2. Sortie du contrôleur de frein (bleu)
3. Clignotant et feu stop droit (vert)
4. Basse tension Alimentation (rouge ou noir)
5. Masse (blanc)
6. Clignotant et feu stop gauche (jaune)
7. Feux arrière et feux de jour (marron)

Le fait de brancher le câblage d'une remorque au connecteur électrique d'un Model X active automatiquement le mode Remorque (voir Mode Remorque).

Le remorquage d'une remorque et d'un porte-accessoire augmente le poids et la traînée du véhicule. De ce fait, l'autonomie de conduite peut diminuer de façon importante. Bien que le Planificateur de voyage tente de régler les estimations en tenant compte du mode Remorque, la consommation d'énergie réelle peut varier. Organisez la longueur de votre déplacement et les destinations de recharge en conséquence.
